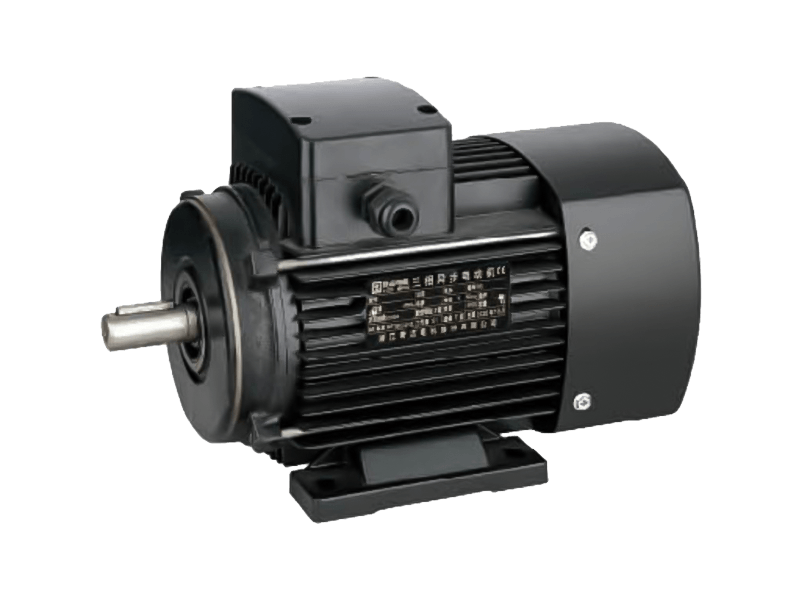

русскийMotor de aluminio de alta eficiencia serie ME2 de Grundfos Personalizado
Inicio / Productos / Motor Asíncrono Trifásico / Serie ME2 / Motor de aluminio de alta eficiencia serie ME2 de Grundfos
Descripción del producto
Los motores asincrónicos trifásicos con carcasa de aluminio de la serie ME2 están desarrollados a partir de la serie Y2. Al incorporar material de aleación de aluminio en la carcasa, las tapas de los extremos, la caja de terminales y los pies desmontables, los motores de carcasa de aluminio de la serie ME2 poseen una apariencia atractiva y una superficie lisa. A pesar de ello, las dimensiones y la potencia de salida son iguales a las de los motores asincrónicos trifásicos de las series IE2 o Y2. Los motores de la serie ME2 tienen múltiples características como alta eficiencia y ahorro de energía, gran par de arranque, excelente rendimiento, bajo nivel de ruido y vibración, estructura compacta, alta fiabilidad, operación sencilla, entre otras. Las condiciones de operación son idénticas a las de la serie Y2, y la clase de eficiencia cumple con el estándar nacional chino GB 18613-2012 clase III.
Condiciones de operación
Temperatura ambiente: -15℃ < T < 40℃
Altitud: hasta 1000 metros
Voltaje nominal: 380V, 400V, 415V
Frecuencia nominal: 50Hz, 60Hz
Conexión: Salida ≥ 3kW, conexión en “Y”
Salida ≤ 4kW, conexión en “Δ”
Régimen: Continuo (S1)
Grado de protección: IP54/IP55
Clase de aislamiento: B/F
Método de enfriamiento: IC411
|

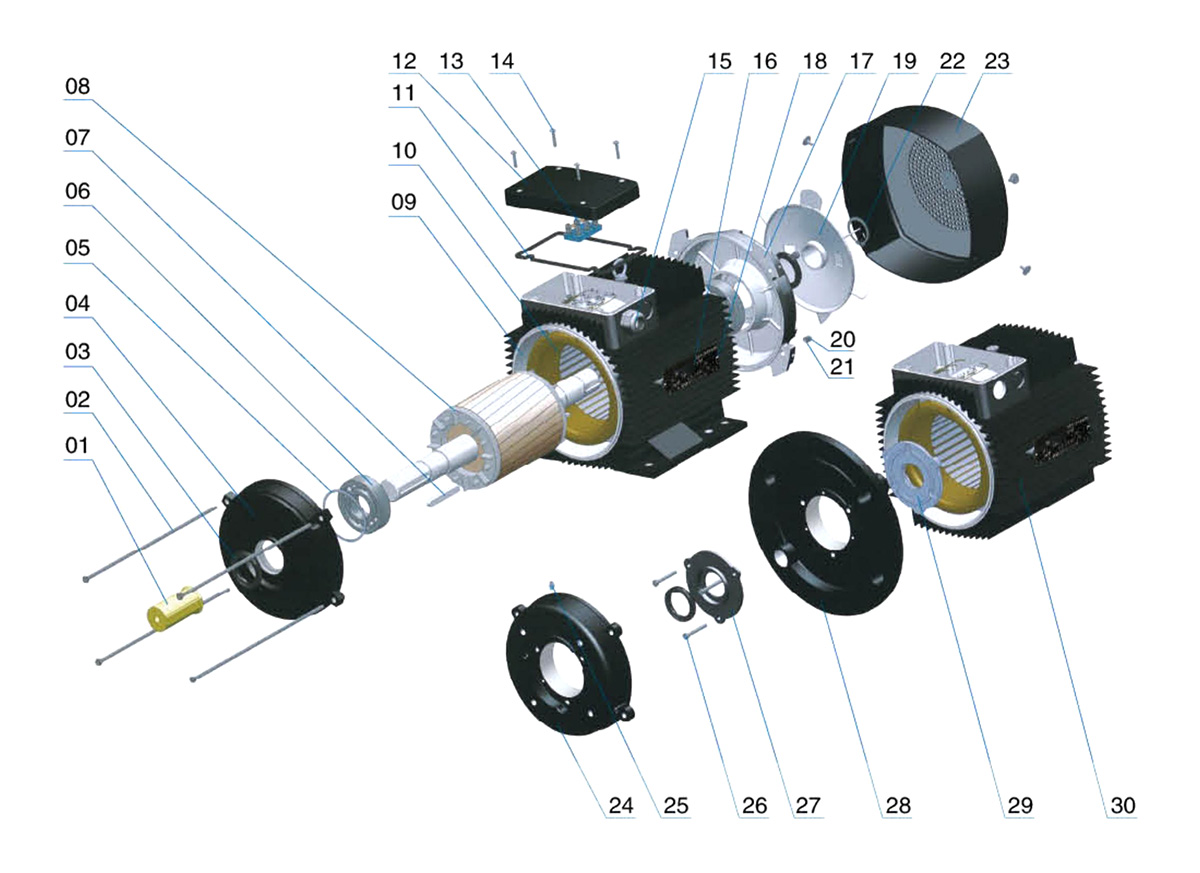

1. Tapa del eje 2. Tornillo 3. Sello de petróleo 4. B3 escudo 5. Lavadora 6. Cojinete 7. Llave del eje 8. Rotor 9. Carcasa de motor B3 10. Devanado |
11. Sello 12. Tapa de cableado eléctrico 13. Cableado 14. Tornillo 15. Barril 16. Letrero 17. Remache 18. Paso trasero 19. Admirador 20. Tuerca |
21. Arandela 22. Escudo de anillo 23. Capucha de abanico 24. Brida B14 25. Boquilla 26. Tornillo 27. Cubierta externa 28. Brida B5 29. Cubierta interna 30. Carcasa de motor B5 |
Fecha técnica
|
Tipo |
Producción |
Carga completa
|
Ist/TN |
Tst/TN |
Tmax/TN |
||||
|
KW |
HP |
Velocidad (r/min) |
Actual IN(A) |
Eff η(%) |
Factor de potencia (cosΦ) |
||||
|
Velocidad sincrónica 3000 rpm |
|||||||||
|
ME2-63M1-2 |
0.18 |
0.25 |
2720 |
0.53 |
65 |
0.80 |
5.5 |
2.2 |
2.2 |
|
ME2-63M2-2 |
0.25 |
0.34 |
2720 |
0.69 |
68 |
0.81 |
5.5 |
2.2 |
2.2 |
|
ME2-71M1-2 |
0.37 |
0.5 |
2740 |
0.99 |
70 |
0.81 |
6.1 |
2.2 |
2.2 |
|
ME2-71M2-2 |
0.55 |
0.75 |
2740 |
1.4 |
73 |
0.82 |
6.1 |
2.2 |
2.3 |
|
ME2-80M1-2 |
0.75 |
1 |
2835 |
1.83 |
77.4 |
0.83 |
6.1 |
2.2 |
2.3 |
|
ME2-80M2-2 |
1.1 |
1.5 |
2835 |
2.58 |
79.6 |
0.84 |
7 |
2.2 |
2.3 |
|
ME2-90S-2 |
1.5 |
2 |
2845 |
3.43 |
81.3 |
0.84 |
7 |
2.2 |
2.3 |
|
ME2-90L-2 |
2.2 |
3 |
2845 |
4.85 |
83.2 |
0.85 |
7 |
2.2 |
2.3 |
|
ME2-100L-2 |
3 |
4 |
2875 |
6.31 |
84.6 |
0.87 |
7.5 |
2.2 |
2.3 |
|
ME2-112M-2 |
4 |
5.5 |
2895 |
8.1 |
85.8 |
0.88 |
7.5 |
2.2 |
2.3 |
|
ME2-132S1-2 |
5.5 |
7.5 |
2905 |
11 |
87 |
0.88 |
7.5 |
2.2 |
2.3 |
|
ME2-132S2-2 |
7.5 |
10 |
2905 |
14.9 |
88.1 |
0.88 |
7.5 |
2.2 |
2.3 |
|
Velocidad sincrónica 1500 rpm |
|||||||||
|
ME2-63M1-4 |
0.12 |
0.17 |
1310 |
0.44 |
57 |
0.72 |
4.4 |
2.1 |
2.2 |
|
ME2-63M2-4 |
0.18 |
0.25 |
1310 |
0.62 |
60 |
0.73 |
4.4 |
2.1 |
2.2 |
|
ME2-71M1-4 |
0.25 |
0.34 |
1330 |
0.79 |
65 |
0.75 |
5.2 |
2.1 |
2.2 |
|
ME2-71M2-4 |
0.37 |
0.5 |
1330 |
1.12 |
67 |
0.74 |
5.2 |
2.1 |
2.2 |
|
ME2-80M1-4 |
0.55 |
0.75 |
1395 |
1.57 |
71 |
0.75 |
5.2 |
2.4 |
2.3 |
|
ME2-80M2-4 |
0.75 |
1 |
1395 |
2.03 |
79.6 |
0.76 |
6 |
2.3 |
2.3 |
|
ME2-90S-4 |
1.1 |
1.5 |
1405 |
2.89 |
81.4 |
0.77 |
6 |
2.3 |
2.3 |
|
ME2-90L-4 |
1.5 |
2 |
1405 |
3.7 |
82.8 |
0.79 |
6 |
2.3 |
2.3 |
|
ME2-100L1-4 |
2.2 |
3 |
1435 |
5.16 |
84.3 |
0.81 |
7 |
2.3 |
2.3 |
|
ME2-100L2-4 |
3 |
4 |
1435 |
6.78 |
85.5 |
0.82 |
7 |
2.3 |
2.3 |
|
ME2-112M-4 |
4 |
5.5 |
1445 |
8.8 |
86.6 |
0.82 |
7 |
2.3 |
2.3 |
|
ME2-132S-4 |
5.5 |
7.5 |
1445 |
11.7 |
87.7 |
0.83 |
7 |
2.3 |
2.3 |
|
ME2-132M-4 |
7.5 |
10 |
1445 |
15.6 |
88.7 |
0.84 |
7 |
2.3 |
2.3 |
|
Velocidad sincrónica 960 rpm |
|||||||||
|
ME2-71M1-6 |
0.18 |
0.25 |
850 |
0.74 |
56 |
0.66 |
4 |
1.9 |
2 |
|
ME2-71M2-6 |
0.25 |
0.34 |
850 |
0.95 |
59 |
0.68 |
4 |
1.9 |
2 |
|
ME2-80M1-6 |
0.37 |
0.5 |
890 |
1.3 |
62 |
0.70 |
4.7 |
1.9 |
2 |
|
ME2-80M2-6 |
0.55 |
0.75 |
890 |
1.79 |
65 |
0.72 |
4.7 |
1.9 |
2.1 |
|
ME2-90S-6 |
0.75 |
1 |
915 |
2.29 |
75.9 |
0.72 |
5.5 |
2 |
2.1 |
|
ME2-90L-6 |
1.1 |
1.5 |
915 |
3.18 |
78.1 |
0.73 |
5.5 |
2 |
2.1 |
|
ME2-100L-6 |
1.5 |
2 |
945 |
3.94 |
79.8 |
0.75 |
5.5 |
2 |
2.1 |
|
ME2-112M-6 |
2.2 |
3 |
945 |
5.6 |
81.8 |
0.76 |
6.5 |
2 |
2.1 |
|
ME2-132S-6 |
3 |
4 |
965 |
7.4 |
83.3 |
0.76 |
6.5 |
2.1 |
2.1 |
|
ME2-132M1-6 |
4 |
5.5 |
965 |
9.8 |
84.6 |
0.76 |
6.5 |
2.1 |
2.1 |
|
ME2-132M2-6 |
5.5 |
7.5 |
965 |
12.9 |
86 |
0.77 |
6.5 |
2.1 |
2.1 |
|
Velocidad sincrónica 750 rpm |
|||||||||
|
ME2-80M1-8 |
0.18 |
0.25 |
630 |
0.88 |
51 |
0.61 |
3.3 |
1.8 |
1.9 |
|
ME2-80M2-8 |
0.25 |
0.34 |
640 |
1.15 |
54 |
0.61 |
3.3 |
1.8 |
1.9 |
|
ME2-90S-8 |
0.37 |
0.5 |
660 |
1.49 |
62 |
0.61 |
4 |
1.8 |
1.9 |
|
ME2-90L-8 |
0.55 |
0.75 |
660 |
2.18 |
63 |
0.61 |
4 |
1.8 |
2 |
|
ME2-100L1-8 |
0.75 |
1 |
680 |
2.39 |
71 |
0.67 |
4 |
1.8 |
2 |
|
ME2-100L2-8 |
1.1 |
1.5 |
680 |
3.32 |
73 |
0.69 |
5 |
1.8 |
2 |
|
ME2-112M-8 |
1.5 |
2 |
690 |
4.5 |
75 |
0.69 |
5 |
1.8 |
2 |
|
ME2-132S-8 |
2.2 |
3 |
690 |
6 |
78 |
0.71 |
6 |
1.8 |
2 |
|
ME2-132M-8 |
3 |
4 |
710 |
7'9 |
79 |
0.73 |
6 |
1.8 |
2 |
