Descripción del producto

El motor trifásico asíncrono con freno electromagnético de CA serie YEJA está compuesto por dos partes: un motor estándar trifásico serie Y2 y un freno electromagnético de CA trifásico serie AZML. El eje trasero del motor está conectado mediante estrías al disco de fricción del freno. El electroimán está fijado a la tapa trasera del motor y pertenece al tipo de freno por corte de corriente (es decir, el freno se activa al cortar la energía).Esta serie de productos cuenta con certificación del sistema de calidad ISO 9001 y certificación de producto CCC.

Condiciones de operación

1. Altitud no superior a 1000 m;

2 .Cuando la temperatura mínima media mensual no supera los 25 °C, la humedad relativa máxima media mensual no debe exceder el 95 %;

3. La temperatura ambiente máxima no debe superar los 40 °C y la mínima no debe ser inferior a -15 °C;

4. Modo de trabajo: S1 (servicio continuo);

5.Tensión nominal: 380 V 50 Hz. Se pueden diseñar y fabricar versiones con tensiones y frecuencias diferentes bajo pedido.

Características del producto

1. El grado de protección de esta serie alcanza IP55.

2. El modo de refrigeración del motor es IC411 (refrigeración por ventilador autoaspirado).

3. El freno de CA está cuidadosamente diseñado: además de que las partes activas están encapsuladas en una carcasa de resina epoxi, el freno se instala como un componente estructural completamente sellado al integrarse con el motor. Esto previene eficazmente la entrada de hilos de algodón, restos de papel, polvo, grasa, virutas metálicas y otras impurezas al freno, alargando así su vida útil.

4. El freno de CA ofrece ventajas como arranque rápido, tiempo de frenado corto, frenado seguro y fiable, con par de frenado ajustable.

5. Equipado con un dispositivo de liberación manual flexible, con opción de autobloqueo o manivela temporal.

6. El freno y el motor utilizan la misma tensión de alimentación de CA, sin necesidad de conversión de CA a CC, evitando rectificadores, lo que facilita su uso.

7. Clase de aislamiento del motor: B y F; clase de aislamiento del freno: F.

8. Dispone de cajas de conexiones de doble posición: placas de conexión independientes para el motor y el freno.

9. Las dimensiones de instalación y los niveles de potencia del motor cumplen completamente con el estándar industrial JB/T6456 y con la norma internacional IEC-72.

10. Los modelos con tamaños 63–71 tienen carcasa de aluminio; los tamaños 80–160 pueden tener carcasa de aluminio o de hierro fundido; y el tamaño 180 tiene carcasa de hierro fundido.

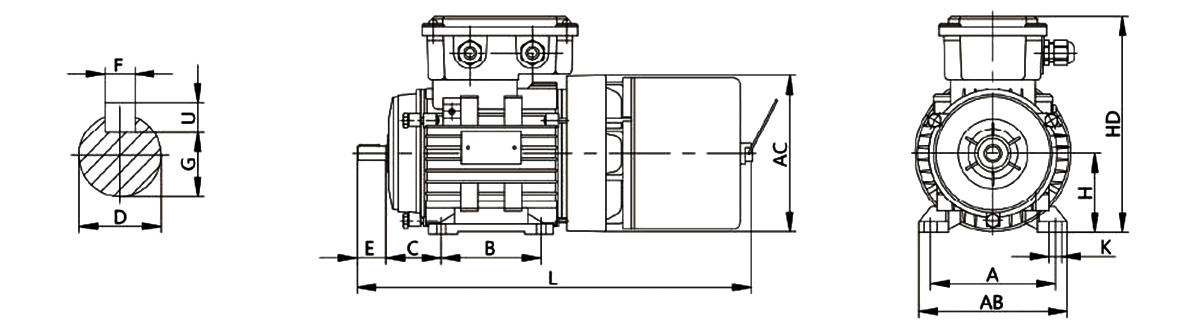

Esquema y dimensiones de montaje

B3 de tipo B3 Base del motor con pies y sin brida en la cubierta final

Tamaño de marco	A	B	C	D	E	FxU	G	H	K	AB	AC	HD	L
63	100	80	40	11	23	4X4	8.5	63	7	125	130	180	340
71	112	90	45	14	30	5X5	11	71	7	140	155	195	380
80	125	100	50	19	40	6X6	15.5	80	10	160	175	215	420
90S	140	100	56	24	50	8X7	20	90	10	180	190	230	450
90L	140	125	56	24	50	8X7	20	90	10	180	190	230	470
100L	160	140	63	28	60	8X7	24	100	12	200	205	265	535
112M	190	140	70	28	60	8X7	24	112	12	225	230	290	555
132S	216	140	89	38	80	10X8	33	132	12	260	270	330	625
132M	216	178	89	38	80	10X8	33	132	12	260	270	330	670
160M	254	210	108	42	110	12X8	37	160	15	310	330	400	755
160L	254	254	108	42	110	12X8	37	160	15	310	330	400	800
180M	279	241	121	48	110	14X9	42.5	180	15	355	360	455	840
180L	279	279	121	48	110	14X9	42.5	180	15	355	360	455	880

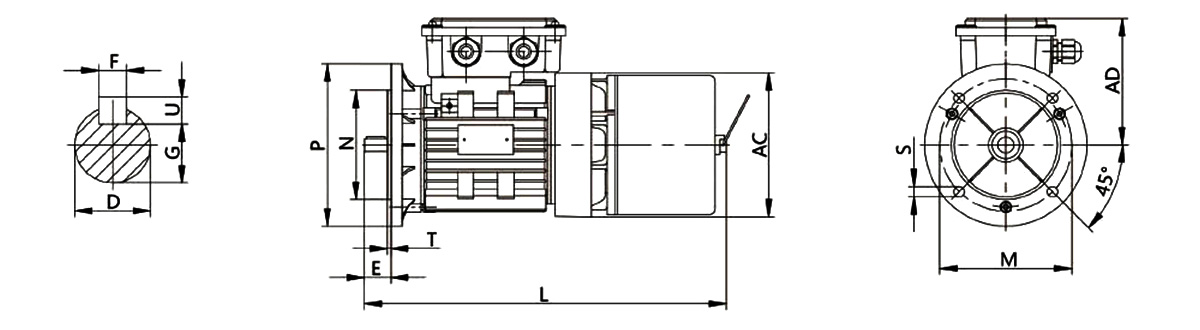

Esquema y dimensiones de montaje

Motor B5 con pies base y cubierta de extremo sin brida (con un agujero a través del orificio)

Tamaño de marco	D	E	FxU	G	M	N	P	R	S	T	Número de agujeros de brida	AC	AD	L
63	11	23	4X4	8.5	115	95	140	0	10	3	4	130	115	340
71	14	30	5X5	11	130	110	160	0	10	3	4	155	125	380
80	19	40	6X6	15.5	165	130	200	0	12	3.5	4	175	135	420
90S	24	50	8X7	20	165	130	200	0	12	3.5	4	190	140	450
90L	24	50	8X7	20	165	130	200	0	12	3.5	4	190	140	470
100L	28	60	8X7	24	215	180	250	0	15	4	4	205	165	535
112M	28	60	8X7	24	215	180	250	0	15	4	4	230	175	555
132S	38	80	10X8	33	265	230	300	0	15	4	4	270	200	625
132M	38	80	10X8	33	265	230	300	0	15	4	4	270	200	670
160M	42	110	12X8	37	300	250	350	0	19	5	4	330	240	755
160L	42	110	12X8	37	300	250	350	0	19	5	4	330	240	800
180M	48	110	14X9	42.5	300	250	350	0	19	5	4	360	280	840
180L	48	110	14X9	42.5	300	250	350	0	19	5	4	360	280	880

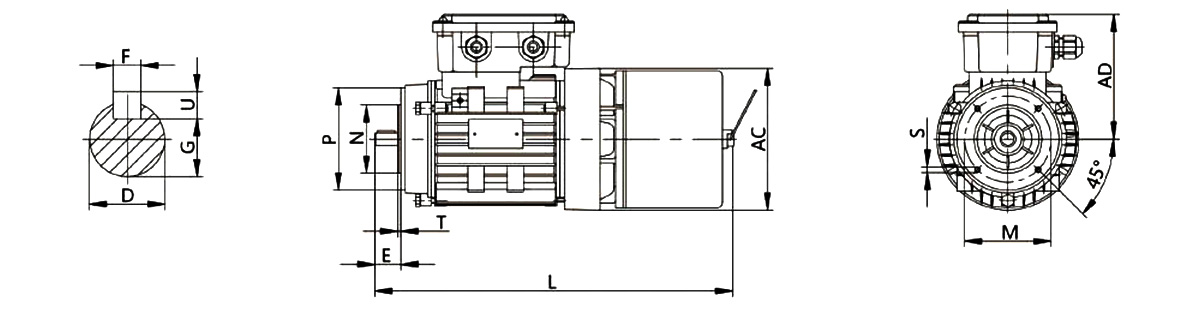

Esquema y dimensiones de montaje

Motor con marco B14 con pies y sin brida en la cubierta final (brida pequeña con orificio del tornillo)

Tamaño de marco	D	E	FxU	G	M	N	P	R	S	T	Número de agujeros de brida	AC	AD	L
63	11	23	4X4	8.5	75	60	90	0	M5	3	4	130	115	340
71	14	30	5X5	11	85	70	103	0	M6	2.5	4	155	125	380
80	19	40	6X6	15.5	100	80	114	0	M6	3	4	175	135	420
90S	24	50	8X7	20	115	95	128	0	M8	3	4	190	140	450
90L	24	50	8X7	20	115	95	128	0	M8	3	4	190	140	470
100L	28	60	8X7	24	130	110	150	0	M8	3.5	4	205	165	535
112M	28	60	8X7	24	130	110	158	0	M8	3.5	4	230	175	555

Fecha técnica

Tipo No.	Salida		380V 50Hz Carga completa				Corriente bloqueada Par nominal IST/TFL	Torque bloqueado Lorque calificado TST/TFL	Torque máximo Par nominal TM/TFL	Momento de frenado estático N.m	Tiempo de frenado de no tocar <(s)	Potencia de freno <(W)	Nivel de ruido LW dB(A)	Peso (Kg)
	Salida		Speed (r/min)	Actual en (A)	EFF %	Factor de potencia cosΦ
	(kW)	HP	Speed (r/min)	Actual en (A)	EFF %	Factor de potencia cosΦ
380V 50Hz Velocidad sincrónica 1500r/min(4 poles)
YEJA631-4	0.12	0.16	1320	0.43	57.0	0.72	4.4	2.1	2.2	2	0.20	30	52	6
YEJA632-4	0.18	0.25	1320	0.61	60.0	0.73	4.4	2.1	2.2	2	0.20	30	52	7.5
YEJA711-4	0.25	0.34	1390	0.8	65.0	0.74	5.2	2.1	2.2	4	0.20	40	55	9.3
YEJA712-4	0.37	0.5	1390	1.1	67.0	0.75	5.2	2.1	2.2	4	0.20	40	55	10.5
YEJA801-4	0.55	0.75	1390	1.6	71.0	0.76	6.0	2.4	2.3	7.5	0.20	50	61	14
YEJA802-4	0.75	1.0	1390	2.1	73.0	0.76	6.0	2.3	2.3	7.5	0.20	50	61	15
YEJA90S-4	1.1	1.5	1400	2.8	76.5	0.78	6.5	2.3	2.3	15	0.20	60	67	20
YEJA90L-4	1.5	2.0	1400	3.7	78.5	0.79	6.5	2.3	2.3	15	0.20	60	67	23
YEJA100L1-4	2.2	3.0	1420	5.0	81.0	0.82	7.0	2.2	2.3	30	0.20	80	70	31
YEJA100L2-4	3	4.0	1420	6.8	82.6	0.81	7.0	2.2	2.3	30	0.20	80	70	33
YEJA112M-4	4	5.5	1440	8.8	84.2	0.82	7.0	2.2	2.3	40	0.25	110	74	44
YEJA132S-4	5.5	7.5	1440	11.6	85.1	0.84	7.0	2.2	2.3	75	0.25	130	78	80
YEJA132M-4	7.5	10	1440	15.4	87.0	0.85	7.0	2.2	2.3	75	0.25	130	78	94
YEJA160M-4	11	15	1460	22.5	88.4	0.84	7.0	2.2	2.3	150	0.35	150	82	150
YEJA160L-4	15	20	1460	30	89.4	0.85	7.0	2.2	2.2	150	0.35	150	82	160
YEJA180M-4	18.5	25	1470	36.3	90.0	0.86	7.0	2.0	2.2	200	0.35	150	82	195
YEJA180L-4	22	30	1470	42.9	95.5	0.86	7.0	2.0	2.2	200	0.35	150	82	210
380V 50Hz Velocidad sincrónica 1000r/min(6 poles)
YEJA711-6	0.18	0.25	880	0.74	56.0	0.66	4.0	1.9	2.0	4	0.20	40	52	9.3
YEJA712-6	0.25	0.37	880	0.95	59.0	0.68	4.0	1.9	2.0	4	0.20	40	52	10.5
YEJA801-6	0.37	0.5	900	1.3	62.0	0.70	4.7	1.9	1.9	7.5	0.20	50	54	14
YEJA802-6	0.55	0.75	900	1.8	65.0	0.72	4.7	1.9	2.0	7.5	0.20	50	54	15
YEJA90S-6	0.75	1.0	910	2.3	69.0	0.70	5.5	2.0	2.0	15	0.20	60	61	20
YEJA90L-6	1.1	1.5	910	3.2	72.0	0.72	5.5	2.0	2.0	15	0.20	60	65	23
YEJA100L-6	1.5	2.0	940	4.0	76.0	0.74	6.0	2.0	2.0	30	0.20	80	67	33
YEJA112M-6	2.2	3.0	950	5.6	79.0	0.74	6.0	2.0	2.0	40	0.25	110	67	44
YEJA132S-6	3	4.0	960	7.2	81.0	0.76	6.5	2.1	2.0	75	0.25	130	71	80
YEJA132M1-6	4	5.5	960	9.4	82.0	0.77	6.5	2.1	2.0	75	0.25	130	71	90
YEJA132M2-6	5.5	7.5	960	12.6	84.0	0.78	6.5	2.1	2.0	75	0.25	130	71	94
YEJA160M-6	7.5	10	970	17	86.0	0.78	6.5	2.0	2.0	150	0.35	150	75	150
YEJA160L-6	11	15	970	24.6	87.5	0.78	6.5	2.0	2.0	150	0.35	150	75	160
YEJA180L-6	15	20	970	31.6	89.0	0.81	6.5	1.8	2.0	200	0.35	150	78	205
380V 50Hz Velocidad sincrónica 750r/min(8 poles)
YEJA801-8	0.18	0.25	690	0.94	51.0	0.61	3.3	1.8	1.9	7.5	0.20	50	52	14
YEJA802-8	0.25	0.37	690	1.2	54.0	0.61	3.3	1.8	1.9	7.5	0.20	50	52	15
YEJA90S-8	0.37	0.5	690	1.5	62.0	0.61	4.0	1.8	1.9	15	0.20	60	56	20
YEJA90L-8	0.55	0.75	690	2.2	63.0	0.61	4.0	1.8	2.0	15	0.20	60	56	23
YEJA100L1-8	0.75	1.0	700	2.4	71.0	0.67	4.0	1.8	2.0	30	0.20	80	59	31
YEJA100L2-8	1.1	1.5	700	3.3	73.0	0.69	5.0	1.8	2.0	30	0.20	80	59	33
YEJA112M-8	1.5	2.0	700	4.4	75.0	0.69	5.0	1.8	2.0	40	0.25	110	61	44
YEJA132S-8	2.2	3.0	710	5.8	80.5	0.71	5.5	2.0	2.0	75	0.25	130	66	80
YEJA132M-8	3	4.0	710	7.7	82.0	0.72	5.5	2.0	2.0	75	0.25	130	66	94
YEJA160M1-8	4	5.5	720	9.9	84.0	0.73	6.0	2.0	2.0	150	0.35	150	69	140
YEJA160M2-8	5.5	7.5	720	13.3	85.0	0.74	6.0	2.0	2.0	150	0.35	150	69	150
YEJA160L-8	7.5	10	720	17.3	86.0	0.75	5.5	2.0	2.0	150	0.35	150	72	160
YEJA180L-8	11	15	730	24.8	87.5	0.77	6.0	1.7	2.0	200	0.35	150	72	205
