Descripción del producto

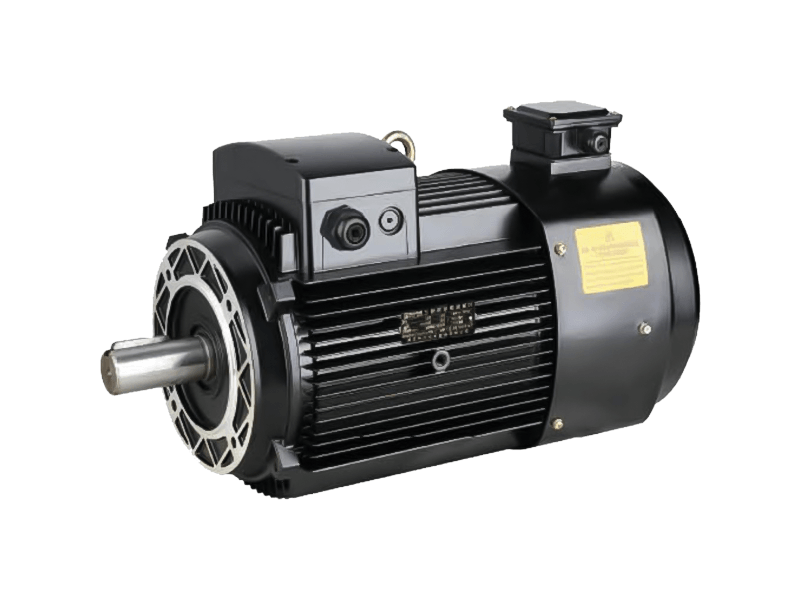

El motor trifásico serie YVF2 con carcasa de aluminio y control de frecuencia también permite una regulación continua de la velocidad. Compatible con varios tipos de inversores, forma un sistema de accionamiento de frecuencia variable. Mantiene un funcionamiento estable a baja velocidad (5~50Hz) con par constante, alto par de arranque y baja corriente. A alta velocidad (50~100Hz) proporciona potencia constante. Su estructura es conforme a la serie Y, y su ventilador incorporado asegura buena refrigeración a distintas velocidades.
Datos técnicos:
Altura del eje: 80~355 mm
Rango de potencia: 0.55~315 kW
Tensión nominal: 380V (otras tensiones bajo pedido)
Frecuencia nominal: 50Hz o 60Hz
Grado de protección: IP54 o IP55
Clase de aislamiento: F
Tipo de servicio: S1
4 polos
Modelo |
Capacidad nominal kw |
Corriente nominal A |
Par nominal N.m |
YVF2 801-4 |
0.55 |
1.8 |
3.5 |
YVF2 802-4 |
0.75 |
2.3 |
4.7 |
YVF2 90S-2 |
1.1 |
3 |
7 |
YVF2 90L-4 |
1.5 |
4.1 |
9.8 |
YVF2 100L1-4 |
2.2 |
5.5 |
14 |
YVF2 100L2-4 |
3 |
7.5 |
19 |
YVF2 112M-4 |
4 |
9.6 |
25 |
YVF2 132S-4 |
5.5 |
12.7 |
35 |
YVF2 132M-4 |
7.5 |
17 |
47.5 |
YVF2 160M-4 |
11 |
24.8 |
70 |
YVF2 160L-4 |
15 |
33 |
95 |
YVF2 180M-4 |
18.5 |
37.7 |
117.5 |
YVF2 180L-4 |
22 |
44.5 |
140 |
YVF2 200L-4 |
30 |
59.6 |
190 |
YVF2 225S-4 |
37 |
73.2 |
235 |
YVF2 225M-4 |
45 |
88.4 |
286 |
YVF2 250M-4 |
55 |
107.5 |
350 |
YVF2 280S-4 |
75 |
146.6 |
477 |
YVF2 280M-4 |
90 |
172.5 |
572.5 |
6 polos
Modelo |
Capacidad nominal kw |
Corriente nominal A |
Par nominal N.m |
YVF2 90S-6 |
0.75 |
2.5 |
7 |
YVF2 90L-6 |
1.1 |
3.5 |
10.5 |
YVF2 100L-6 |
1.5 |
4.4 |
14 |
YVF2 112M-6 |
2.2 |
6.1 |
21 |
YVF2 132S-6 |
3 |
7.9 |
28.5 |
YVF2 132M1-6 |
4 |
10.3 |
37.5 |
YVF2 132M2-6 |
5.5 |
13.8 |
52.5 |
YVF2 160M-6 |
7.5 |
18.7 |
71 |
YVF2 160L-6 |
11 |
27 |
105 |
YVF2 180L-6 |
15 |
34.6 |
142.5 |
YVF2 200L1-6 |
18.5 |
39.6 |
176 |
YVF2 200L2-6 |
22 |
46.8 |
210 |
YVF2 225M-6 |
30 |
62.5 |
285.5 |
YVF2 250M-6 |
37 |
75.6 |
352.5 |
YVF2 280S-6 |
45 |
89.6 |
429 |
YVF2 280M-6 |
55 |
110 |
525 |
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |

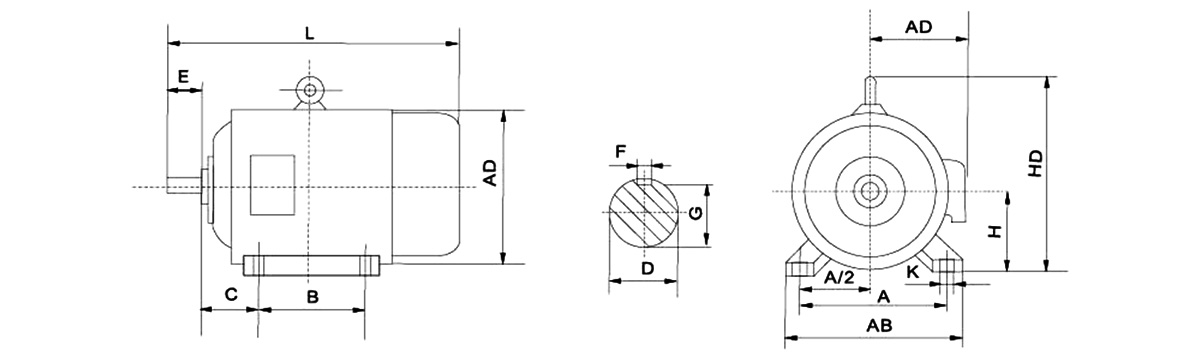

Esquema y dimensiones de montaje
Número de marco |
Polos |
Dimensiones de montaje |
Dimensiones generales |
||||||||||||
A |
B |
C |
D |
E |
F |
G |
H |
K |
AB |
AC |
AD |
HD |
L |
||
YVF2 80 |
4 |
125 |
100 |
50 |
50 |
40 |
6 |
15.5 |
80 |
10 |
165 |
175 |
150 |
175 |
370 |
YVF2 90S |
4 |
140 |
100 |
56 |
56 |
50 |
8 |
20 |
90 |
10 |
180 |
195 |
160 |
195 |
385 |
YVF2 90 L |
4.6 |
140 |
125 |
56 |
56 |
50 |
8 |
20 |
90 |
10 |
180 |
195 |
160 |
195 |
410 |
YVF2 100L |
4.6 |
160 |
140 |
63 |
63 |
60 |
8 |
24 |
100 |
12 |
205 |
215 |
180 |
245 |
465 |
YVF2 112M |
4.6 |
190 |
140 |
70 |
70 |
60 |
8 |
24 |
112 |
12 |
245 |
240 |
190 |
265 |
470 |
YVF2 132S |
4.6 |
216 |
140 |
89 |
89 |
80 |
10 |
33 |
132 |
12 |
280 |
275 |
210 |
315 |
535 |
YVF2 132M |
4.6 |
216 |
178 |
89 |
89 |
80 |
10 |
33 |
132 |
12 |
280 |
275 |
210 |
315 |
575 |
YVF2 160M |
4.6 |
254 |
210 |
108 |
108 |
110 |
12 |
37 |
160 |
15 |
330 |
355 |
265 |
385 |
665 |
YVF2 160L |
4.6 |
254 |
254 |
108 |
108 |
110 |
12 |
37 |
160 |
15 |
330 |
355 |
265 |
385 |
710 |
YVF2 180M |
4.6 |
279 |
241 |
121 |
121 |
110 |
14 |
42.5 |
180 |
15 |
355 |
380 |
285 |
430 |
750 |
YVF2 180L |
4.6 |
279 |
279 |
121 |
121 |
110 |
14 |
42.5 |
180 |
15 |
355 |
380 |
285 |
430 |
790 |
YVF2 200L |
4.6 |
318 |
305 |
133 |
133 |
110 |
16 |
49 |
200 |
19 |
395 |
420 |
315 |
475 |
850 |
YVF2 225S |
4 |
356 |
286 |
149 |
149 |
110 |
18 |
53 |
225 |
19 |
435 |
475 |
345 |
530 |
895 |
YVF2 225M |
4.6 |
356 |
311 |
149 |
149 |
110 |
18 |
53 |
225 |
19 |
435 |
475 |
345 |
530 |
920 |
YVF2 250M |
4.6 |
406 |
349 |
168 |
168 |
140 |
18 |
58 |
250 |
24 |
490 |
515 |
385 |
575 |
1005 |
YVF2 280S |
4.6 |
457 |
368 |
190 |
190 |
140 |
20 |
67.5 |
280 |
24 |
550 |
580 |
410 |
640 |
1120 |
YVF2 280M |
4.6 |
457 |
419 |
190 |
190 |
140 |
20 |
67.5 |
280 |
24 |
550 |
580 |
410 |
640 |
1170 |
